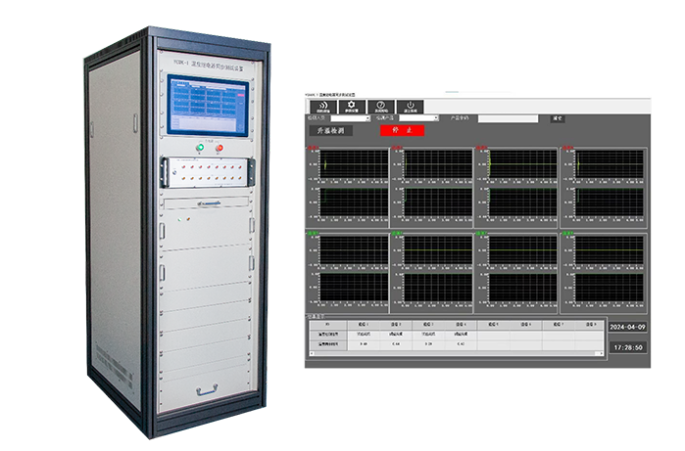

YGWK-I型温度继电器蠕变特性测试装置
本设备主要用于温度继电器（升温时的动作温度、降温时的回复温度）和同步特性（动作时触点状态与双金属片动作响应同步性）蠕变特性检测。设备符合GJB1517A-2011《恒温继电器总规范》。 系统采用由上位机通过温箱进行预先配置程序，执行升温或降温指令动作（升降温速率可调可控）。检测开始声音传感器将会实时监测温度继电器动作声响，经过声音调理单元对声音号处理，通过数据采集单将信号数字量化，以数据流的形式传送至上位机及面板LED进行显示。触点动作信号经检测电路调理分成两路，一路信号送到高速同步采集卡，另一路送到阈值比较电路驱动面板 LED 进行状态显示。 软件部分通过计算声音信号与电信号响应时间差值和系统预设判断标准，来判断温度继电器同步合格性。 信号采集及参数计算单元、实现对多工位的继电器同步试验和电参数监测。
主要指标及功能
（1）监测触点数量：可同时对8只产品蠕变特性（触点动作声音信号与电信号同步性）进行测试；
（2）试验继电器种类：系统可以试验单线圈电磁继电器、双线圈双脉冲继电器；
（3）时间参数分辨率：10μs；
（4）同步数据采集：系统采用16通道同步数据采集，16 路16 位精度1MHz采样率，支持外时钟、外触发和软件定时触发；
（5）接通同步检测时间：0～1000ms，精度±（0.05%＋10us）；
（6）断开同步检测时间：0～1000ms，精度±（0.05%＋10us）；
（7）温升速率：升降温速率可控制，到达设定温度，温度变化可控在小于1℃/分钟运行；
（8）触点负载：不高于DC6V 10mA；
（9）外置温箱温控范围：-40℃～180℃，控温精度±1℃。
（10）在试验过程中能自动记录声音信号与电信号的时间差值，自动记录产品的序列号、批次号；
（11）温度控制；
（12）波形显示；
a.继电器触点吸合/断开过程产生声音信号波形显示；
b.继电器通断电压信号动态变化波形显示。
(13）同步时间测算：根据通（断）过程的声音波形和通断波形计算出声电信号同步时间；
(14）故障判断：可自定义同步时间，自动判断同步时间合格范围；
(15）数据管理及数据保存；可根据需求进行数据管理并保存测试数据；
(16）记录试验人员及产品编码等相关产品信息，手动输出检测报告；
(17）状态显示：系统的面板具有声音检测指示灯，用以指示继电器动作状态；同时面板还具有触点状态指示灯，用以指示每个被测触点的通断情况，灯亮则说明该触点处于接通状态，不亮则说明该触
