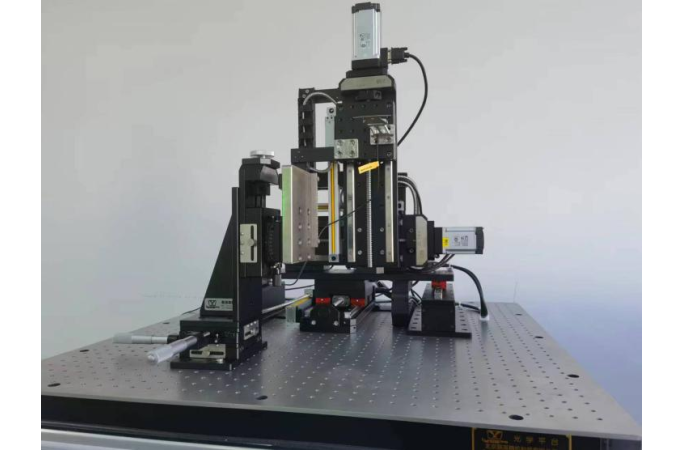

簧片测试设备

主要用于测试继电器簧片的刚度。此设备采用定制夹具以固定不同试件，使用悬臂梁式压力传感器采集簧片力、采用伺服电机驱动模组运动并用光栅尺记录模组位移量，可以根据不同种类簧片设定不同的模组运动路径、选用不同量程传感器；软件中设置好测试过程参数，通过记录实时的位置和力值，得到试验结果。实现了簧片测试设备的自动化并提高了测试准确度。

系统主要指标及功能

主要指标

（1）三维模组运动范围：X轴0~150mm;Y轴0~-100mm;Z轴0~200mm。

（2）压力传感器精度：0.8N传感器：0.02%，3N传感器：0.02%。

（3）模组重复位移精度：10μm。

（4）测试精度：1%。

（5）工作电源电压：交流220V。

主要功能

（1）自由调整待测件固定位置：根据需要，可在平台任意位置固定待测件。

（2）测试参数设置：根据测试需要，可更改模组运动位移、模组运动速度，停留时间等，形成对应试验方案。

（3）传感器保护：当传感器力值过大时，中断模组运动。

（4）试验结果自动保存：完成一次方案运行，结果自动保存在表格中，方便数据处理。

（5）测试模式：可进行单轴单独运动或多轴一起运动，也可运行方案实现整个测试流程。

其他功能

一键回零：试验测试过程中，不论模组在什么位置，都可一键回零。
