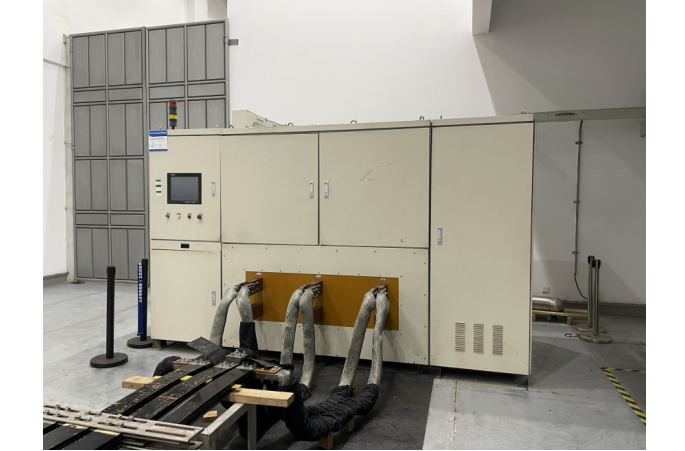

小功率交直流断路器动作特性试验仪
满足远程控制电流输出、试品动作控制、电压电流波形采集、动作特性自动波形采集和计时、故 障检测保护、动作特性分析、一致性评价等功能。
系统主要指标及功能
技术参数：
1. 测试范围：可对额定3A以下的直流、交流50Hz和400Hz断路器进行临界电流测试及保护动作特性曲线测试；
2. 输出能力：直流 500V50A，交流50Hz时500V50A、交流400Hz 时500V50A；
3. 电流测控精度：输出精度2%，调节步长0.05A，测试精度1%；
4. 脱扣时间分辨率：脱扣时间大于100s时为 100ms，脱扣时间大于 1s时为 1ms，脱扣时间小于1s时为10us；
5. 温度范围：-55℃~125℃；
6. 合闸方式：箱外自动合闸。
符合标准：
GJB1932-1994《密封电磁断路器总规范》
GJB 1779A-2021《军用小型非密封式断路器通用规范》
GJB 5885-2006《航空断路器通用规范》
