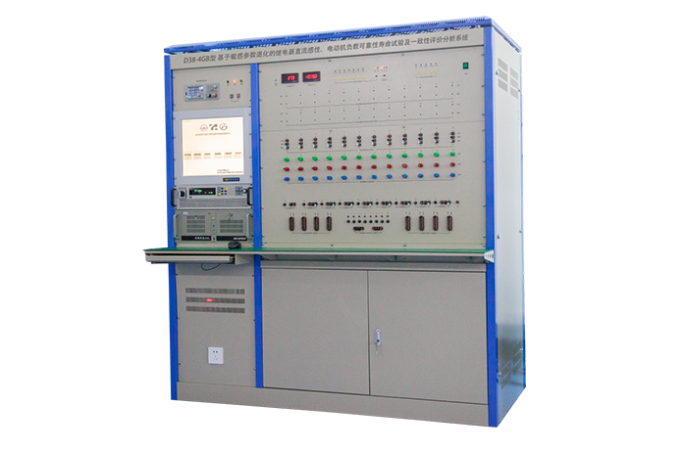

交流断路器可靠性电寿命试验系统

主要指标

（1）内部电源输出能力:AC50Hz时380V20A,400Hz时240V20A。

（2）外部电源输出能力：AC50Hz时1000V250A，400Hz时240V250A。

（3）载流体最大电流：500A。

（4）负载类型：阻性功率因数在1.0以内，感性功率因数在0.8以内。

（5）波形采样分辨率：1us。

（6）波形监测通道：8通道。

（7）温度监测通道：8通道。

（8）IO监测通道：16通道。

（9）工位数：1工位，4P。

（10）动作频率：<360次/h，可设置。

主要功能

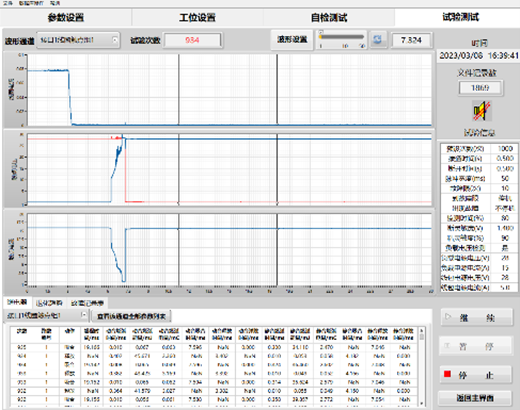

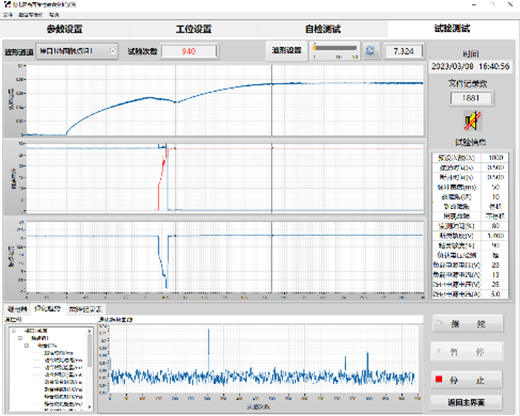

（1）寿命试验功能：按照国军标要求进行传统电寿命实验，每次动作记示触点电压与电流波形，分析燃弧时间、燃弧电量、燃弧能量等关键参数。

（2）辅助触点状态监测：通过IO卡实时监测断路器辅助触点工作状态，当通断状态异常时上位机报警并记录。

（3）断路器主回路结点温度监测：可实时监控断路器电流流入与流出接点温度，并在上位机程序中显示。

（4）可靠性评估：可自动根据各样品的最终寿命确定产品的失效分布类型及其参数，计算产品的失效率等可靠性指标。

其他功能

（1）外壳漏电监测：试验测试过程中，实时监测被测继电器外壳漏电情况。
