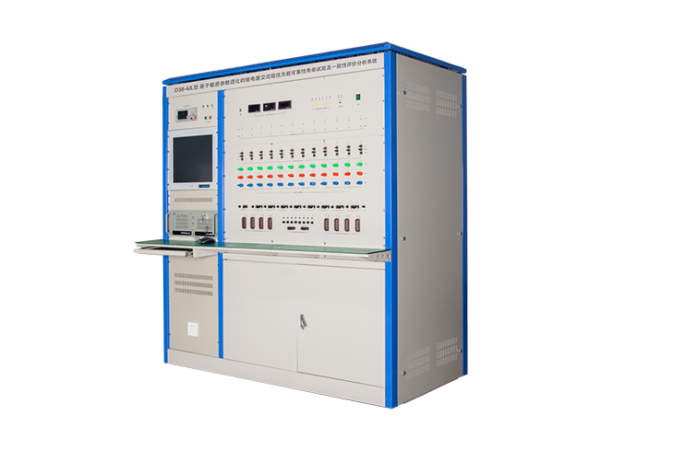

YG-4JLP型继电器交流阻性负载寿命监测台

该设备主要用于交流电磁继电器、接触器、开关等器件在高低温环境下进行产品鉴定、老化及寿命筛选试验，负载条件为交流阻性。具备继电器全寿命过程参数采集、动作波形记录及回放、故障判断、寿命预测、可靠性与质量一致性评估等特色功能。

系统主要指标及功能

主要指标

监测容量： 12路转换触点（A相1～4，B相5～8，C相9～12）

继电器类型：普通型、磁保持、极化型

线圈接通时间： 0.01～999999秒（精度±5%）

线圈断开时间： 0.01～999999秒（精度±5%）

监测时间： 10～90%、精度±5%

断故障灵敏度：负载开路电压的10%、5%、2%（精度≤±2%）

粘故障灵敏度：负载开路电压的80%、90%、95%（精度≤±2%）

负载电源：外置品牌变频交流负载电源

负载配置： 115V/50Hz/400Hz，0.125A、0.3A、0.5A、2A、5A、10A

线包配置： DC2～60V/10A/600W（精度≤2%，纹波幅度≤100mVrms）

时间分辨率： 2μs(吸合时间、释放时间、燃弧时间、弹跳时间等)

适用标准

GJB360B、GJB65C、GJB1042A、GJB2888A、GJB1513A等相关标准

适用器件

继电器、接触器、开关等器件
