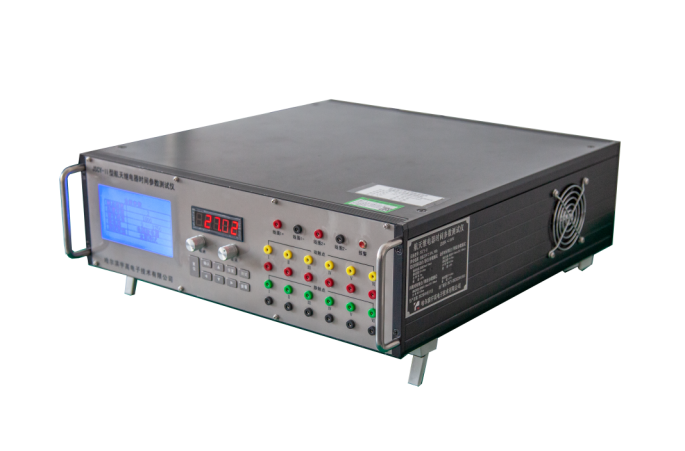

航天继电器时间参数测试分析系统
主试验台依据标准GJB65B-99等研制生产的航天继电器专用测试设备，主要针对航天继电器,进行时间参数测试。 为了保证测试系统具有较高的可靠性以及可维护性，试验台采用以工控机为控制核心，使用高速数据采集板卡进行数据采集和D/A卡进行线圈驱动控制，同时外接继电器测试电路。时间参数测试分析系统是上位机通过测试软件发出指令，驱动继电器动作，同时将检测到的数据传输给上位机，上位机通过多种算法分析线圈电流波形和触点电压波形，得到时间参数结果并显示出来。
系统主要指标及功能
主要指标
（1）主机供电电源：交流220V±10%，50Hz；
（2）线圈电源：电压范围：3Vd.c.～48Vd.c.，精度≤2%；
（3）触点线圈、组数：2个线圈、6对转换触点（12点）；
（4）继电器类型：分为三种类型：普通型、磁保持型、极化型；
（5）触点类型：动合、静合、转换；
（6）测试负载类型：28V/100mA、6V/10mA、50mV/50mA；
（7）测试时间范围：0～64ms；
（9）时间参数分辨率：1μs，精度±0.2%；
（9）设备采用四端法接线（开尔文法），即负载点和监测点使用不同的接线柱(或压线排)；
主要功能
（1）开机自检：定时进行故障诊断与定位；
（2）人机交互：采用虚拟仪器仪表技术，具有人机界面导示功能，可对图形进行直接测量；
（3）采用线内和线外多种数据统计分析技术，可对产品质量进行管理与控制。
（4）实时动态波形监测及储存：监测并记录线圈电流、触点电压，上位机可查看继电器动作动态波形；
（5）测试项目：根据监测的波形，可计算继电器动作过程的吸合时间、释放时间、转换时间、触动时间、超程时间、触点自由运动时间、触点回跳时间及回跳次数、触点稳定时间、触点同步时间等电参数；
