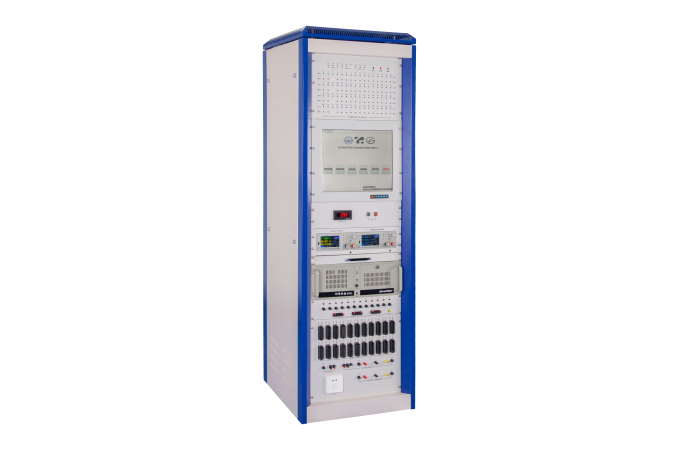

航天继电器贮存退化试验测试系统

主要指标

（1）测试项目：电磁继电器与磁保持继电器包括吸合时间、释放时间、转换时间、触动时间、空程时间、超程时间、触点回跳时间及回跳次数、触点稳定时间、触点接触电阻、吸合释放电压等。

（2）适用范围：电磁继电器（包括磁保持继电器），最多同步测试2个线圈，6组转换触点。

（3）测试数量：支持最多30工位（每个工位两组触点，两组线圈）测量。

（4）触点形式：常开触点（动合触点）、常闭触点（动断触点）和转换触点。

（5）线圈额定电压：DC1~60V。

（6）测试负载：6V×10mA，28V×100mA。

（7）时间分辨率：0.25µs（电磁继电器的采样速率为4MHz时）。

（8）测试精度：0.2%。

主要功能

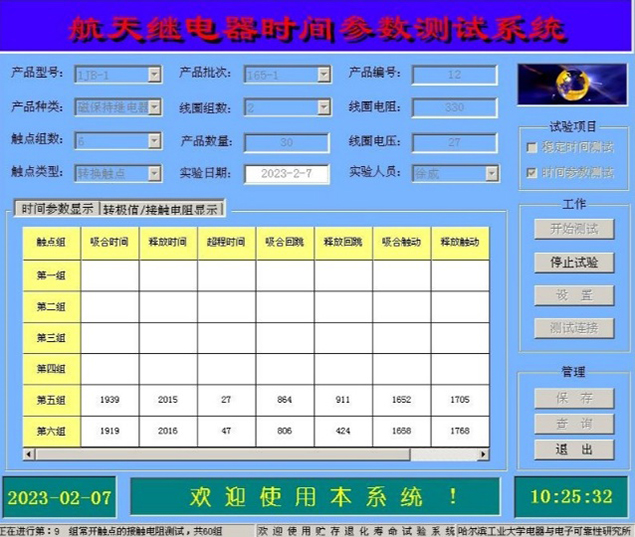

（1）测试功能：吸合时间、释放时间、转换时间、触点回跳时间、触点稳定时间、超程时间、触动时间、触点接触电阻、吸合释放电压等。

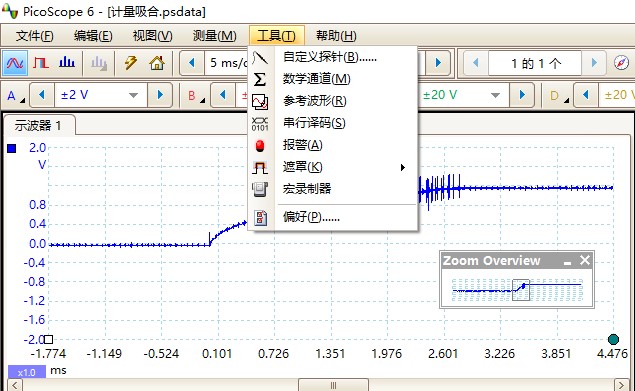

（2）示波功能：显示继电器线圈电流和触点电压动态波形。

（3）设置功能：根据国军标设置和修改各个时间参数测试数据合格的判别标准等。

（4）管理功能：按照继电器产品型号和批次（编号）进行存储、查询、打印报表等。

（5）诊断功能：开机自检，定时进行故障诊断与定位。

（6）测量数据及波形导出功能：具有将测量所得各参数与波形进行数据库保存及导出功能，为继电器进行贮存退化试验参数变化趋势分析提供分析手段。
