HJS-III型干簧管参数测试设备

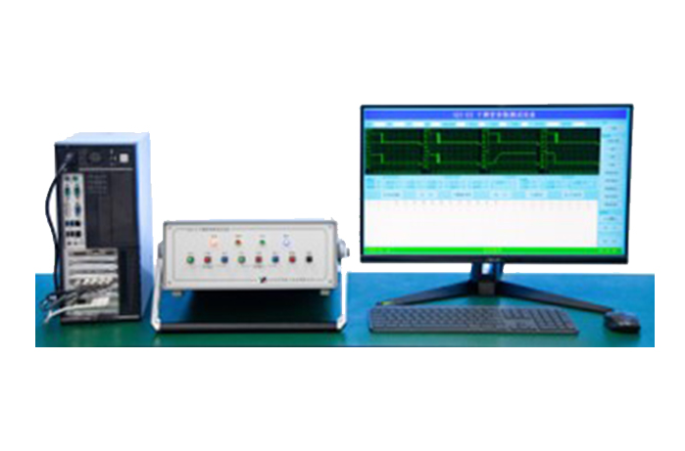

HJS-III型干簧管参数测试设备是一种操作简单、便携式的新型测试仪。本试验台采用研华工控机与测试主机进行联合操作使用。同时可以用串口线和上位机连接通讯，用上位机来控制和监测，操作简单、增加了储录数据的功能，方便以后数据的统计和分析。 本试验台可以对以下参数进行测试： 激励电压、释放电压、SCR电阻测试、JCR电阻测试、DCR电阻测试、线圈直流电阻、动合接触电阻、静合接触电阻、动作时间、释放时间、动作回跳时间、放回跳时间、动作稳定时间、释放稳定时间。
主要指标
（1）设备外型尺寸（mm）：W450×H130×D500
（2）设备总重量：约10kg
（3）主机供电电源：交流220V±10%，50Hz；
（4）线圈电源：电压范围：0Vd.c.～24Vd.c.，精度≤2%；
（5）触点线圈、组数：1个线圈、1对转换触点；
（6）干簧管类型：普通型；
（7）触点类型：动合、静合、转换；
（8）测试负载类型：6V/10mA、50mV/10mA；
（9）测试时间范围：0～64ms/0～6.4ms；
（10）时间参数分辨率：1μs（64ms），0.1μs（6.4ms），精度±0.2%；
（11）设备采用四端法接线（开尔文法），即负载点和监测点使用不同的接线柱(或压线排)。
功能特点：
（1）开机自检：定时进行故障诊断与定位；
（2）人机交互：采用虚拟仪器仪表技术，具有人机界面导示功能，可对图形进行直接测量；
（3）实时动态波形监测及储存：监测并记录线圈电流、触点电压，上位机可查看干簧管动作动态波形；
（4）时间参数测试：根据监测的波形，可计算干簧管动作过程的动作时间、释放时间、动作回跳时间及释放回跳时间、触点稳定时间；
（5）线圈直流电阻测试：根据线圈获取的线圈电流值，计算线圈电阻；
（6）动作释放安匝测试：按照规定值步进，给线圈加电，实时监测触点状态获取电压值；
（7）SCR、JCR、DCR电阻测试：按照规定给线圈激励，测试接触电阻。
