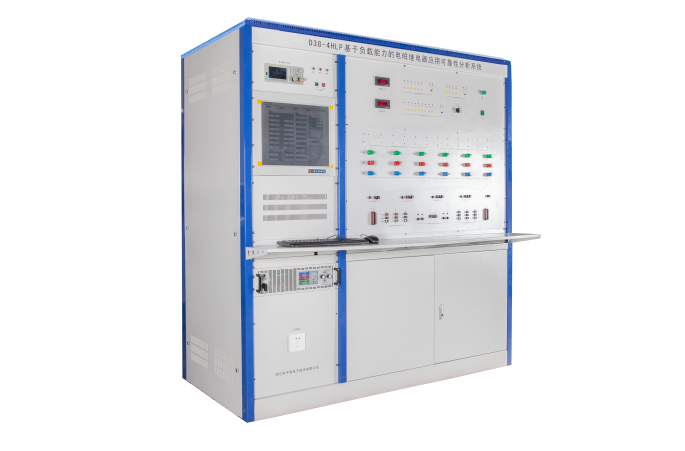

继电器寿命监测系统

该系列设备符合GJB360B、GJB65C、GJB1042A、GJB1461A、GJB2888A、GJB1513A等相关标准，可同时检测64组转换触点，时间参数分辨率达1μs，具备继电器全寿命过程参数采集、动作波形记录及回放、故障判断、寿命预测、可靠性与质量一致性评估等特色功能。负载类型实现低电平、中等电流、交/直流阻性、感性、灯及电动机全覆盖。

功能特点
技术参数

◆ 全过程参数采集：对试验过程中的“敏感”参数进行持续、全面的采集与记录。

◆ 动作波形记录：对动作的线圈电流、触点电压/电流波形进行采集、存储与记录。

◆ 故障判断：根据设定的断/粘灵敏度标准值，判断故障类型，记录故障电压。

◆ 寿命预测：基于产品的寿命数据，进行寿命预测，给出平均剩余寿命。

◆ 可靠性评估：利用退化参数数据，给出基于失效分布/随机过程的可靠性评估。

◆ 一致性评价：绘制“敏感参数”的一致性分布图，分析同批次样品的差异性。

设备型号	YG-5GLP	YG-4ELP	YG-4HBP	YG-4FBP	YG-4GBP	YG-4JLP	YG-4JFP	YG-4JGP
设备名称	继电器低电平寿命监测台	继电器中等电流寿命监测台	继电器直流阻性负载寿命监测台	继电器直流灯负载寿命监测台	继电器直流感性、电动机负载寿命监测台	继电器交流阻性负载寿命监测台	继电器交流灯负载寿命监测台	继电器交流感性、电动机负载寿命监测台
适用器件	继电器、接触器、开关等器件
监测容量	64路转换触点	64路转换触点	24路转换触点	24路转换触点	12路转换触点	12路转换触点	12路转换触点	12路转换触点
继电器类型	普通型、磁保持、极化型
动作速率	0.01～1500次／分	0.01～1500次／分	--	--	--	--	--	--
通断比	1∶200至200∶1内任意	1∶200至200∶1内任意	--	--	--	--	--	--
接通时间/断开时间	--	--	0.01～999999秒	0.01～999999秒	0.01～999999秒	0.01～999999秒	0.01～999999秒	0.01～999999秒
监测时间	10～90%

断故障灵敏度	30～100Ω	0.1V～5V	0.1V～10V	0.1V～10V	0.1V～10V	开路电压的2%、5%、10%	开路电压的2%、5%、10%	开路电压的2%、5%、10%
粘故障灵敏度	开路电压的80%、90%、95%	开路电压的80%、90%、95%	开路电压的80%、90%、95%	开路电压的80%、90%、95%	开路电压的80%、90%、95%	开路电压的80%、90%、95%	开路电压的80%、90%、95%	开路电压的80%、90%、95%
负载电源	内置	内置DC0～32V 110A 1.5KW	内置DC0～80V 510A 15KW	内置DC0～80V 510A 15KW	内置DC0～80V 510A 15KW	外置品牌交流变频负载电源	外置品牌交流变频负载电源	外置品牌交流变频负载电源
负载配置	电压10mV、30mV、50mV，电流10μA、30μA、50μA	28V/0.01A、28V/0.1A、28V/1A，6V/0.01A、6V/0.1A	28V/0.1A、0.5A、1A、2A、5A、10A、20A	28V/0.1A、0.16A、0.2A、0.75A、1A、2A、5A	28V/0.1A、0.2A、0.5A、1A、2A、5A、10A	115V/50Hz/400Hz，0.125A、0.3A、0.5A、2A、5A、10A	115V/50Hz/400Hz，0.1A、0.75、1A、2A、5A	115V/400Hz，3A、5A、8A、10A、15A ， 115V/50Hz，2A、2.5A、8A、10A
负载类型	低电平负载	中等电流负载	直流阻性负载	直流灯负载：12倍额定负载电流（1～20ms）	直流感性负载：6、30、60、100、200mH（任意组合）直流电动机负载：6倍额定负载电流（50～90ms）	交流阻性负载	交流灯负载：12倍额定负载电流（1～20ms）	交流感性负载：功率因数滞后0.7±0.05 直流电动机负载：5倍额定负载电流（50～90ms）
动作电压测试	具备
线包配置	DC2～60V/10A/600W
时间分辨率	1μs(吸合时间、释放时间、燃弧时间、弹跳时间等)
